第1章 电荷与守恒定律

本章核心思想：电荷守恒并非经验巧合，而是源于物理定律的深层对称性——U(1) 规范不变性。理解这一点，就理解了物理学"对称性决定守恒律"这一最根本的逻辑。

1.1 为什么物质是电中性的？

日常生活中，你拿起一支笔、触摸一张桌子，并不会感受到静电力的作用。这是因为宏观物质在常态下是电中性的——正负电荷精确抵消。

这并非偶然。如果宏观物体带有净电荷，即使只有极小的不平衡，所产生的静电力也将远超万有引力。考虑一个极端的假设：

思考：假设 1 kg 水中（约含 $3.3 \times 10^{25}$ 个水分子），每个水分子的质子所带正电荷比电子所带负电荷多出 $10^{-18}e$——这个偏差小到无法用任何现有仪器检测。那么两个相距 1 m 的 1 kg 水瓶之间的静电力将超过它们之间万有引力的 $10^8$ 倍！

因此，物质必须几乎精确地保持电中性，否则我们根本无法稳定存在。这种精确的电中性暗示了：正负电荷的精确相等不是巧合，而是由某种深层的物理原理保证的。

1.2 物质按导电能力的分类

根据导电能力，物质可分为三大类。其本质区别在于电子能否自由移动，而这又由材料的能带结构决定。

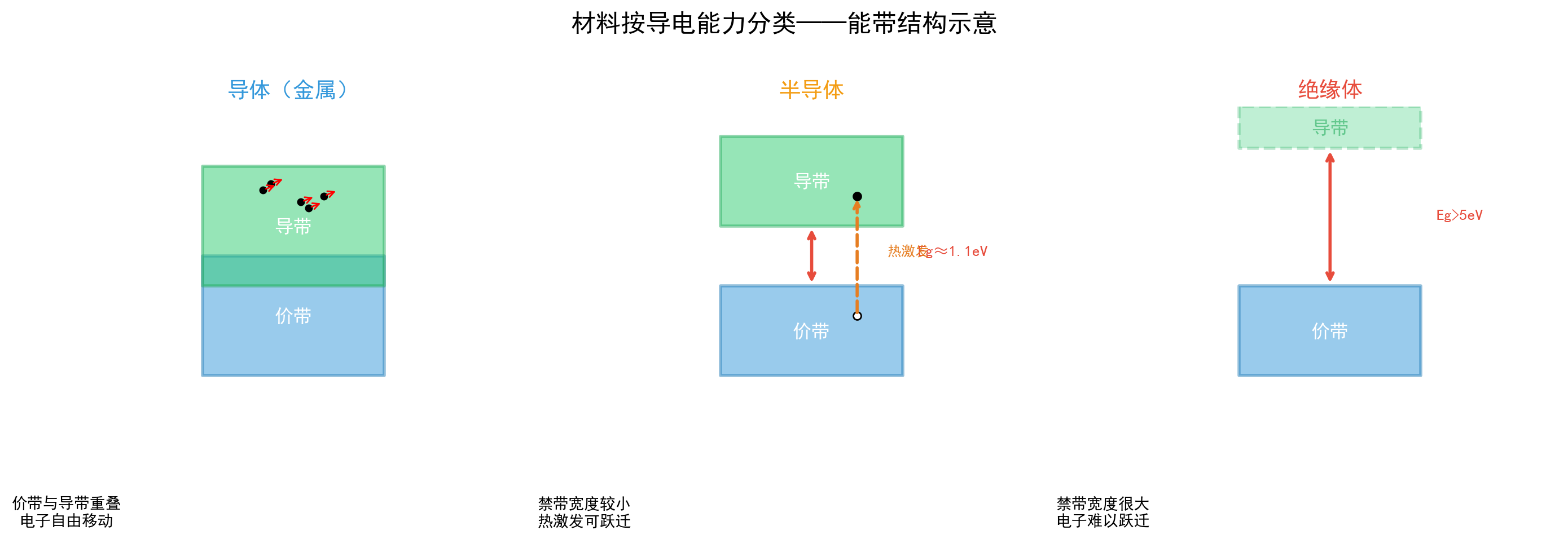

图1.1 材料按导电能力分类——能带结构示意

导体（金属）

金属的价带（valence band）与导带（conduction band）重叠，电子可以在整个固体中自由移动。外加电场时，这些自由电子产生定向漂移运动，形成电流。

常见导体：铜、铝、银、金等。

半导体

半导体的价带与导带之间存在一个较窄的禁带（band gap），典型宽度约 1 eV 量级（硅为 1.12 eV）。在室温下，部分电子可以通过热激发跨越禁带，从价带跃迁到导带，从而产生有限的导电能力。

关键性质：半导体的导电能力随温度升高而增大（与金属相反），且可以通过掺杂（加入微量杂质）精确调控其导电性能。这是整个现代电子工业的基础。

常见半导体：硅（Si）、锗（Ge）、砷化镓（GaAs）。

绝缘体

绝缘体的禁带很宽（通常 > 5 eV），电子几乎不可能通过热激发跃迁到导带，因此几乎不导电。

常见绝缘体：玻璃、橡胶、陶瓷、塑料。

1.3 如何使物体带电？

虽然常态下物质是电中性的，但可以通过以下三种方式使物体带电：

（1）摩擦起电

两种不同材料的物体相互摩擦时，电子从一种材料转移到另一种材料。得到电子的物体带负电，失去电子的物体带正电。

物理本质：摩擦起电没有创造电荷，只是将已有电荷从一个物体转移到另一个物体。这是电荷守恒的最直观体现。

（2）接触起电

带电体与不带电导体接触时，电荷会在两者之间重新分配，使原来不带电的物体也带上电荷。

（3）感应起电

将带电体靠近（不接触）导体时，导体内部的自由电荷会重新分布：靠近带电体的一端出现异种电荷，远离的一端出现同种电荷。如果此时将导体接地再断开，导体就会带上与原带电体相反的净电荷。

感应起电的深层含义：它说明电荷可以在物体内部自由移动并重新分布，这是导体区别于绝缘体的关键特征。

1.4 电荷量子化

1909 年，密立根（Robert Millikan）通过著名的油滴实验精确测量了电子的电荷量，发现了一个惊人的事实：

任何可观测的电荷量都是基本电荷 e 的整数倍：

$$Q = ne, \quad n \in \mathbb{Z}$$

其中 $e = 1.602 \times 10^{-19}\ \text{C}$（库仑）。

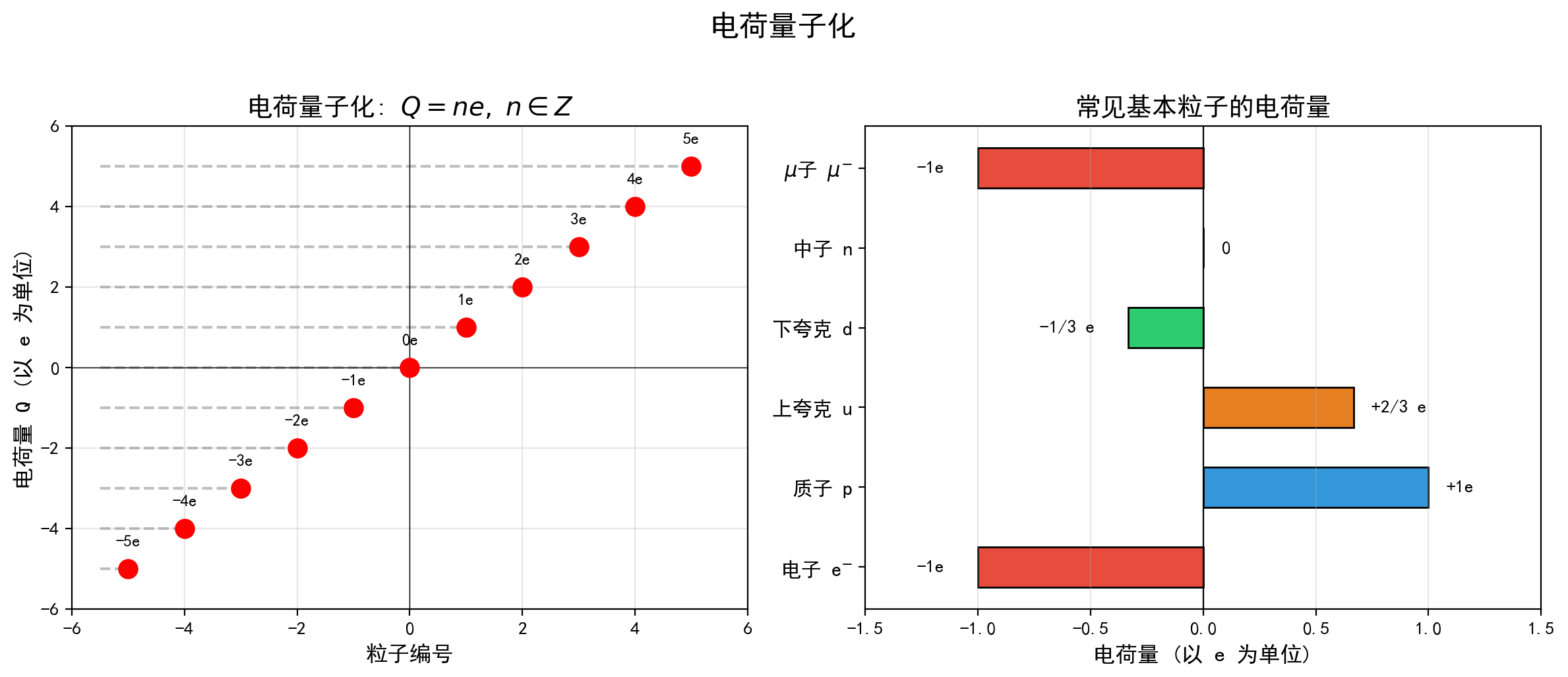

图1.2 电荷量子化：所有可观测电荷都是基本电荷e的整数倍

物理意义

电荷量子化意味着电荷不是连续可变的物理量——你不可能找到一个带电量为 0.5e 或 $\sqrt{2}e$ 的粒子。这是一个离散的、量子化的物理量。

夸克的分数电荷

夸克模型提出夸克带有 $\pm\frac{1}{3}e$ 或 $\pm\frac{2}{3}e$ 的电荷。但这并不违反电荷量子化，因为：

1. 夸克永远被禁闭在强子内部，无法以自由粒子形式存在

2. 任何可自由存在的粒子（强子）的总电荷仍然是 e 的整数倍

例如质子的电荷为 $\frac{2}{3}e + \frac{2}{3}e - \frac{1}{3}e = +e$，中子的电荷为 $\frac{2}{3}e - \frac{1}{3}e - \frac{1}{3}e = 0$。

1.5 电荷守恒定律

电荷守恒定律：在一个孤立系统中，总电荷量（正电荷与负电荷的代数和）保持不变。

数学表述为连续性方程：

其中 ρ 是电荷密度，J 是电流密度。

物理含义

• 微分形式：某点电荷密度的增加率 = 流入该点的电流的负散度

• 积分形式：对任意体积 V 积分，得到 $\frac{dQ}{dt} = -\oint_S \mathbf{J} \cdot d\mathbf{S}$，即体积内电荷的变化率等于流出表面的净电流

实验验证

电荷守恒是物理学中被验证得最精确的定律之一。迄今所有实验——从化学反应到粒子湮灭——均未发现任何违反电荷守恒的现象。

电子衰变的上限：如果电子可以衰变为更轻的粒子（如光子和中微子），则电荷将不守恒。实验上对电子寿命的下限为 $\tau_e > 6.6 \times 10^{28}$ 年，远超宇宙年龄（约 $1.38 \times 10^{10}$ 年）。

1.6 电荷守恒与 U(1) 规范对称性

核心问题：电荷为什么守恒？为什么正负电荷精确抵消？

在经典物理中，电荷守恒是一个经验定律。但在现代物理中，它有着更深刻的起源——诺特定理（Noether's Theorem）。

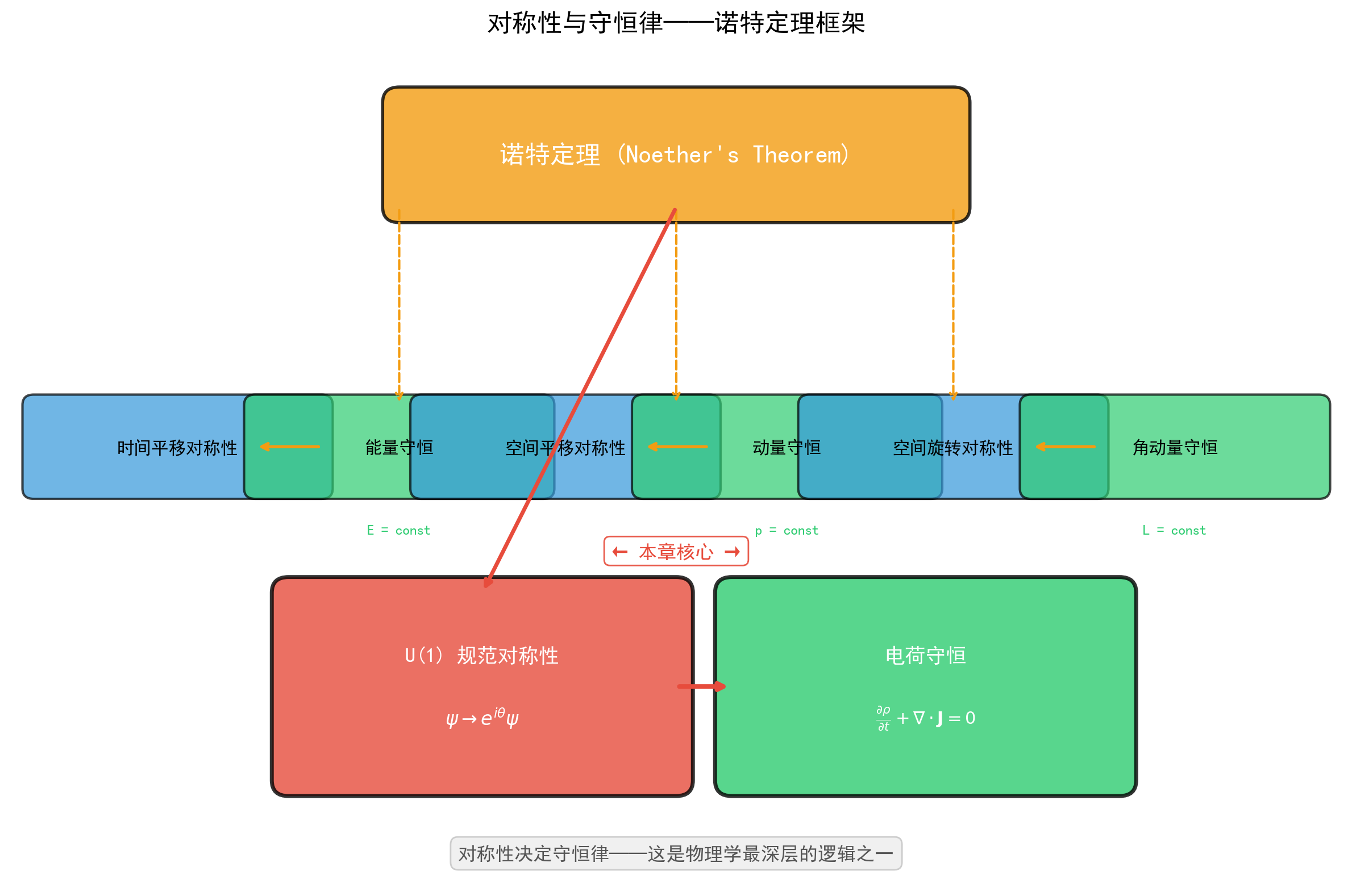

图1.3 诺特定理框架：对称性决定守恒律

诺特定理

1918 年，德国数学家埃米·诺特（Emmy Noether）证明了一个震撼物理学的定理：

每一个连续对称性，都对应一个守恒量。

U(1) 规范对称性

在量子力学中，粒子的状态由波函数 ψ 描述。波函数的整体相位是不可观测的——也就是说，将波函数乘以一个相位因子 $e^{i\theta}$（θ 为任意实常数），物理结果不变：

这个变换构成一个U(1) 群（一维幺正群），称为全局 U(1) 规范对称性。

根据诺特定理，这个对称性对应一个守恒量——正是电荷（更准确地说，是 U(1) 对称性对应的守恒荷）。

从对称性到相互作用

更深刻的是，如果我们要求这个对称性是局域的（即 θ 可以依赖于时空位置：θ=θ(x,t)），那么为了保持物理定律不变，必须引入一个规范场——这个规范场正是电磁场！

这意味着：

电磁相互作用的存在，本身就是 U(1) 局域规范对称性的必然结果。

这是物理学中最深刻的洞察之一：我们熟知的电磁力，并非某种"额外添加"的力，而是由对称性原理必然要求存在的。

总结

电荷守恒并非"凑巧如此"，而是物理定律具有 U(1) 规范对称性的必然结果。这是物理学"对称性决定相互作用"这一核心思想的第一个具体例证，将在后续章节中反复出现。

本章小结

1. 电荷是量子化的：任何可观测的电荷量都是基本电荷 e 的整数倍

2. 物质按导电能力分为三类：导体（价带与导带重叠）、半导体（小禁带）、绝缘体（大禁带）

3. 带电方式有三种：摩擦起电、接触起电、感应起电——本质都是电荷转移而非电荷创造

4. 电荷守恒是精确的守恒定律：迄今所有实验均未发现违反

5. 电荷守恒源于 U(1) 规范对称性：这是诺特定理在电磁学中的具体体现

第2章 静止电荷之间的作用力——库仑定律

本章核心思想：静电力满足平方反比律——这一规律与万有引力的形式惊人地相似，但背后的物理本质完全不同。我们将经历物理学家典型的思维过程：大胆猜测 → 实验验证 → 数学表述 → 适用范围 → 现代再认识。

2.1 关于静电力规律的大胆猜测

在库仑（Charles-Augustin de Coulomb）于 1785 年定量研究之前，人们已经知道带电物体之间存在相互作用力。但这个力满足什么规律？

物理学家们做出了几个大胆的猜测：

猜测一：与万有引力类比

牛顿的万有引力定律（1687 年）已经取得了巨大成功：

​​既然引力与质量的乘积成正比、与距离的平方成反比，那么静电力是否也满足平方反比律？

​​这是一个大胆的类比——将引力的"质量"替换为"电荷"，但保留数学形式。

猜测二：力的性质

与引力只有吸引不同，静电力既有吸引也有排斥：

• 同种电荷相互排斥

• 异种电荷相互吸引

这暗示静电力的数学表达式中应包含电荷的符号：

​其中 q1​q2​>0 时为排斥力，q1​q2​<0 时为吸引力。

2.2 如何用实验验证关于静电力规律的猜测？

库仑扭秤实验（1785 年）

库仑设计了一个精巧的实验装置——扭秤（torsion balance），用以定量测量微小的静电力。

图2.1 库仑扭秤实验装置（艺术再现）

实验原理：

1. 一根细金属丝悬挂着一根水平绝缘棒

2. 棒的一端有一个带电小球 A，另一端有一个配重球

3. 另一个相同的带电小球 B 固定在一旁

4. A 和 B 之间的静电力使棒扭转，金属丝产生恢复力矩

5. 当静电力矩与金属丝的恢复力矩平衡时，测量扭转角度

关键设计：

• 金属丝的扭转力矩与扭转角度成正比（胡克定律的扭转形式）

• 通过测量角度，可以间接测量静电力的大小

• 改变 A、B 之间的距离 r，测量不同角度下的力

库仑的实验结果：

数据完美地验证了平方反比关系：$F \propto 1/r^2$。

验证平方反比律的现代方法

在双对数坐标系中，如果 $F \propto 1/r^n$，则 $\log F = -n \log r + C$，图像是一条直线，斜率为 −n。

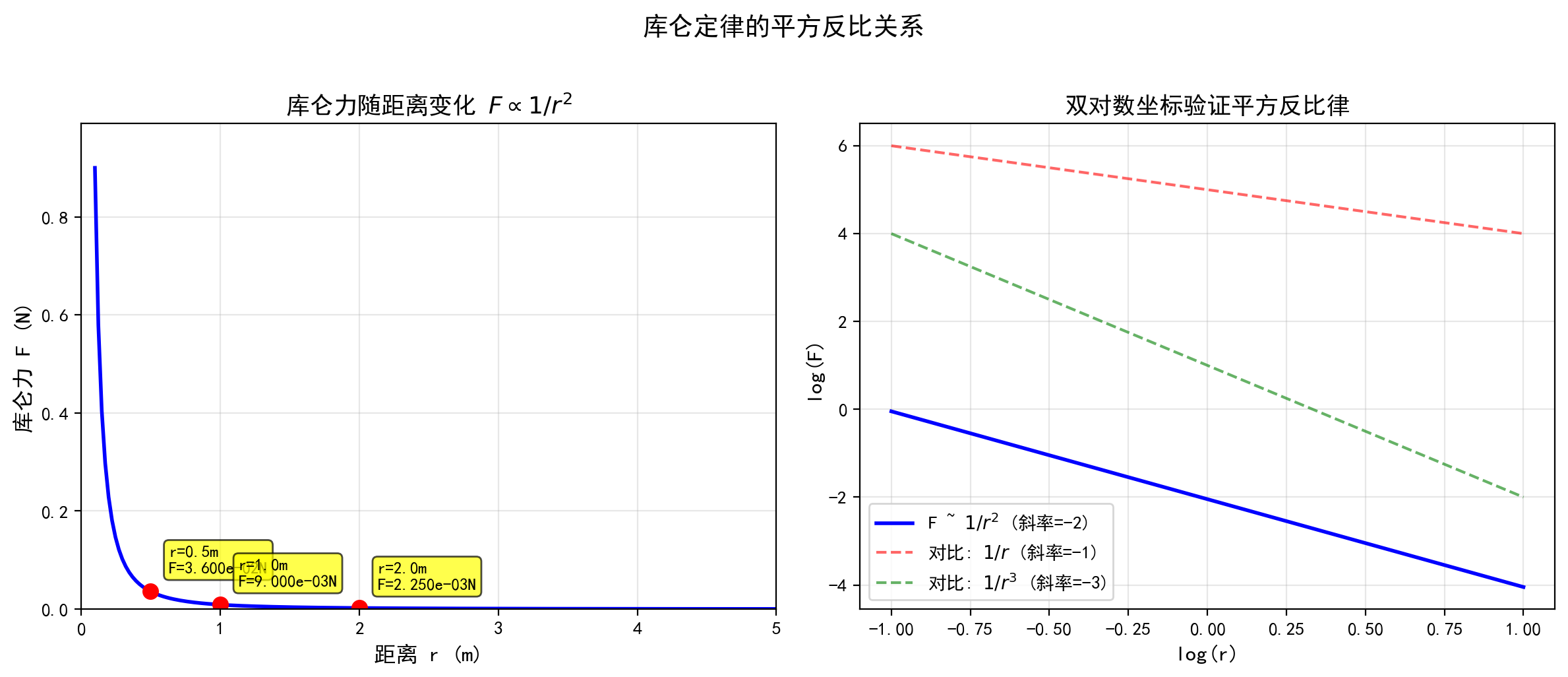

图2.2 左：库仑力随距离的变化；右：双对数坐标验证平方反比律（斜率 = -2）

2.3 库仑定律及静电力叠加原理

库仑定律

经过实验验证，库仑总结出了静电力的定量规律：

库仑定律：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们之间距离的平方成反比，作用力的方向在它们的连线上。

​其中：

• $\varepsilon_0 = 8.854 \times 10^{-12}\ \text{C}^2/(\text{N}\cdot\text{m}^2)$是真空介电常数

• $\hat{\mathbf{r}}_{12}$​ 是从 q1​ 指向 q2​ 的单位矢量

• 静电力常量 $k = \frac{1}{4\pi\varepsilon_0} \approx 8.988 \times 10^9\ \text{N}\cdot\text{m}^2/\text{C}^2$

为什么写成 1/4πε0​ 而不是直接写 k？

这是一个有深意的选择。4π 因子来源于球对称性——点电荷的电场线均匀地向四面八方辐射，穿过一个球面的总"通量"与球面面积 $4\pi r^2$ 相关。将 4π 放入常数中，使得后续的高斯定理形式更为简洁（不含 4π）。这种处理称为有理化。

静电力叠加原理

当存在多个点电荷时，每个电荷受到的静电力是所有其他电荷对它的作用力的矢量和：

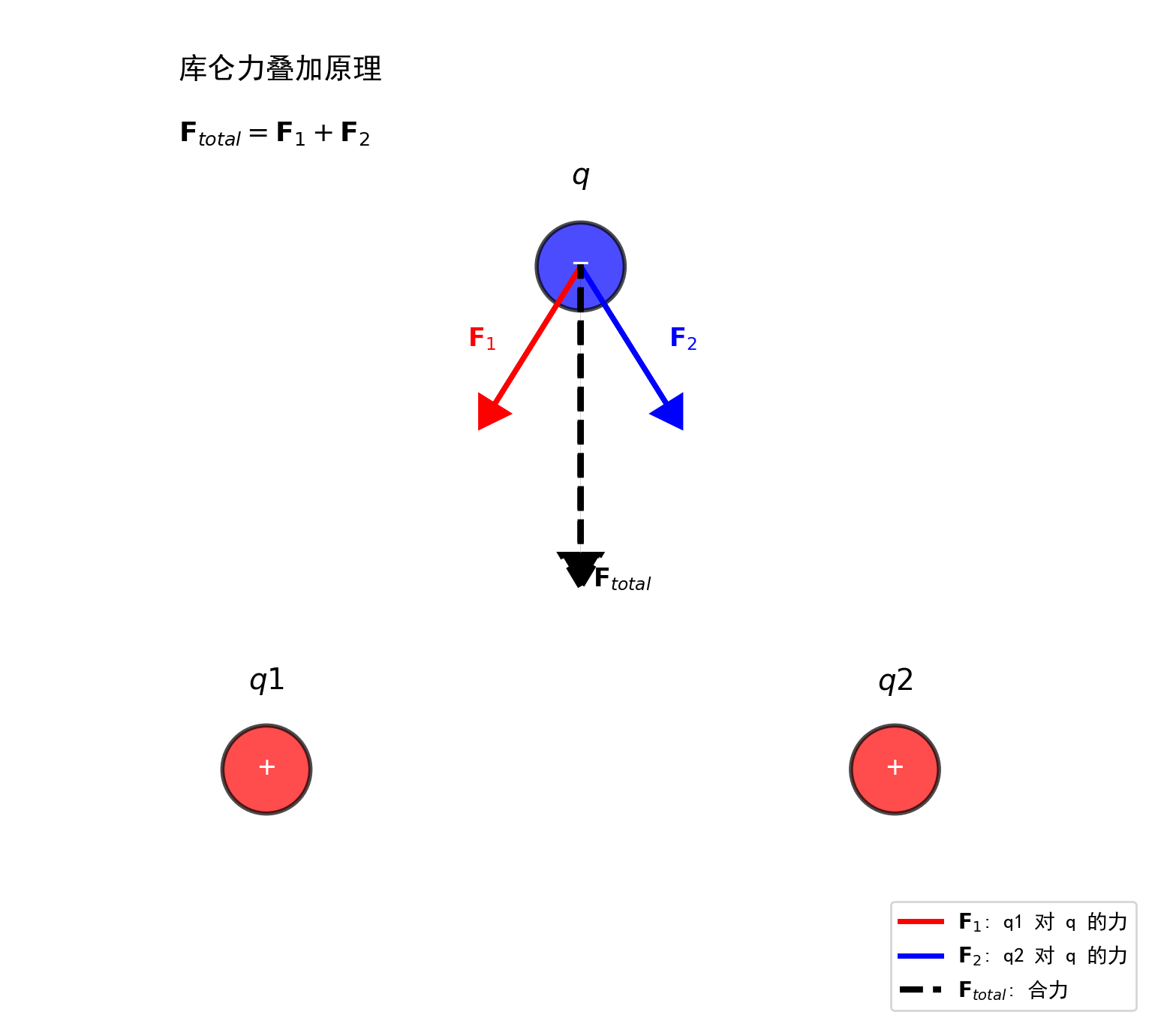

图2.3 库仑力叠加原理：两个正电荷 q₁、q₂ 对一个负电荷 q 的作用力的矢量合成

叠加原理的物理意义：每个电荷对的作用独立存在，互不干扰。这是一个实验事实，无法从库仑定律本身推导出来。

2.4 库仑定律的适用条件

库仑定律不是无条件成立的，它有以下严格的适用条件：

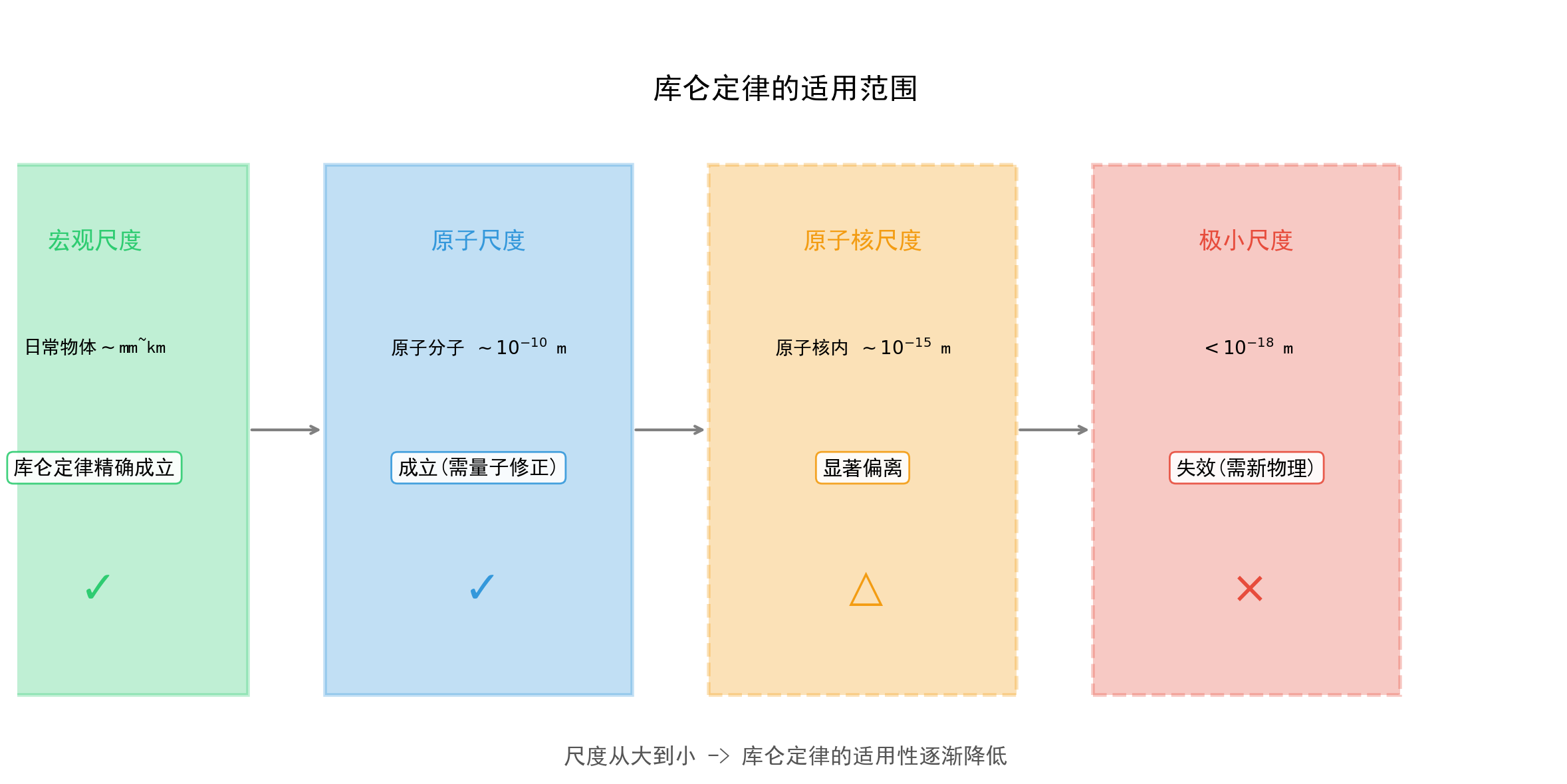

图2.4 库仑定律在不同尺度下的适用性

深层问题：为什么平方反比律如此精确？

库仑定律的平方反比关系与万有引力定律的形式完全一致，这引发了一个深刻的问题：在三维空间中，为什么这两种本质上完全不同的力都恰好遵循平方反比律？

答案与空间的维度有关。在 n 维空间中，从点源发出的"场线"穿过 (n−1) 维球面的通量守恒，导致场强随距离的变化为 $1/r^{n-1}$。在三维空间中，n=3，因此场强 $\propto 1/r^2$。

这意味着：如果我们生活在一个四维空间中，静电力将遵循 $1/r^3$ 的规律。

2.5 现代物理对库仑定律的再认识

实验精度的不断提高

自库仑时代以来，物理学家以越来越高的精度检验平方反比律：

现代实验已将平方反比律的验证精度推至 10⁻¹⁸ 量级，仍未发现任何偏离。

光子质量的上限

如果光子具有非零质量 mγ​，那么静电势将不再是严格的 1/r，而是汤川势（Yukawa potential）：

​实验对平方反比律的精确验证，等价于对光子质量上限的约束。目前最严格的上限为：

这意味着光子质量（如果存在的话）极小——这是物理学中最精确的"零"之一。

规范场论视角

在量子电动力学（QED）中，库仑定律是电磁相互作用的低能极限。在更高的能量尺度上，电磁相互作用与弱相互作用统一为电弱相互作用（Glashow-Weinberg-Salam 理论，1979 年诺贝尔奖）。

在这个更基本的框架中：

• 库仑定律的 $1/r^2$ 形式来源于光子的零质量

• 4π 因子来源于 U(1) 规范群的球对称性

• 静电力常量 ε0​ 的值与真空的量子涨落有关

对称性视角：库仑定律的深层根源

回顾第1章的核心思想——对称性决定相互作用。库仑定律也不例外：

三维空间的球对称性是库仑定律平方反比形式的几何根源——这是物理学中"对称性决定力的形式"的一个经典例证。

本章小结

1. 库仑定律：$F = \frac{1}{4\pi\varepsilon_0}\frac{q_1 q_2}{r^2}$，与万有引力形式相似但本质不同

2. 实验验证：库仑扭秤实验首次定量验证了平方反比律，现代实验精度已达 10⁻¹⁸

3. 叠加原理：多个电荷的静电力满足矢量叠加，这是独立的实验事实

4. 适用条件：点电荷、真空、静止、宏观尺度

5. 现代认识：平方反比律的精确性约束了光子质量上限 < 10¹⁸ eV/c²

6. 深层根源：三维空间的球对称性是平方反比律的几何根源

第3章 静电场

本章核心思想：电场是静电力的"载体"——电荷不直接作用，而是通过它产生的电场来传递力。这是物理学中"场"概念的首次登场，标志着从"超距作用"到"近距作用"的范式转变。

3.1 如何描述静电场的强弱？

从"超距作用"到"场"的概念

在库仑定律中，两个电荷之间的力似乎是"瞬时"跨越空间传递的——这就是超距作用（action at a distance）的观点。但法拉第（Michael Faraday）提出了一个革命性的想法：

电荷并不直接作用于远处的另一个电荷，而是在其周围空间产生一种"电场"，电场再作用于其他电荷。

这种观点的转变意义重大：

• 超距作用：电荷 A →（跨越空间）→ 电荷 B

• 场的观点：电荷 A → 产生电场 → 电场存在于空间中 → 电场作用于电荷 B

场是一种物理实在，它携带能量和动量，可以独立于源而存在（如电磁波）。

电场强度的定义

为了定量描述电场的强弱，我们引入电场强度（electric field intensity）E：

​其中 q0​ 是试探电荷（test charge），要求：

1. 电荷量足够小，不扰动原有电场

2. 线度足够小，可视为点电荷

物理意义：电场强度 E 是空间位置的函数 E(r)，它描述了空间中每一点电场的大小和方向。

点电荷的电场

由库仑定律，点电荷 q 在距离 r 处产生的电场为：

• 正电荷的电场向外辐射

• 负电荷的电场向内汇聚

电场线

法拉第引入了电场线（electric field lines）来直观地可视化电场：

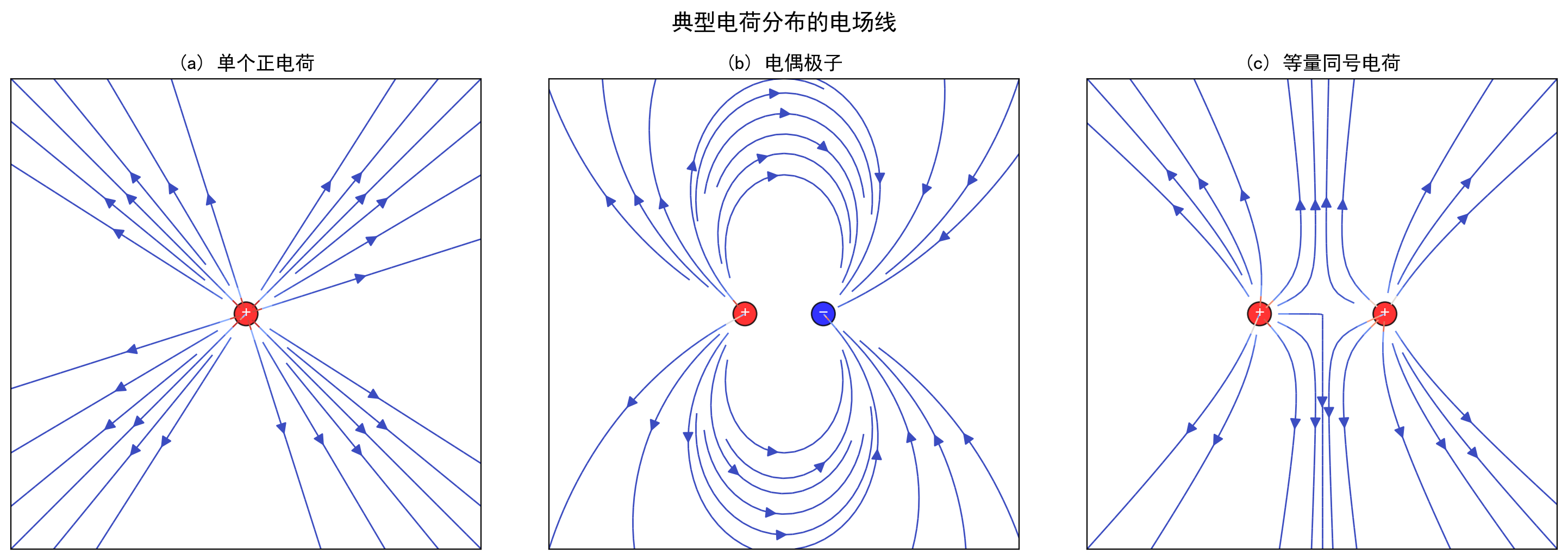

图3.1 三种典型电荷分布的电场线

电场线的性质：

1. 电场线从正电荷出发，终止于负电荷

2. 电场线的疏密程度正比于电场强度的大小

3. 电场线在任一点的切线方向即为该点电场的方向

4. 电场线永不相交（否则交点处电场方向不唯一）

3.2 电场强度叠加原理及电场强度的计算

点电荷系的电场

由叠加原理，N 个点电荷在空间某点产生的总电场为：

​其中 $\mathbf{R}_i = \mathbf{r} - \mathbf{r}_i$ 是从第 i 个电荷指向场点的矢量。

连续电荷分布的电场

对于连续分布的电荷，求和变为积分：

根据电荷分布的类型：

计算示例：均匀带电圆环轴线上的电场

考虑半径为 R、总电荷为 Q 的均匀带电圆环，计算其轴线上距离圆心 zz 处的电场。

对称性分析：由于圆环的旋转对称性，垂直于轴线的分量相互抵消，只剩轴线方向的分量。

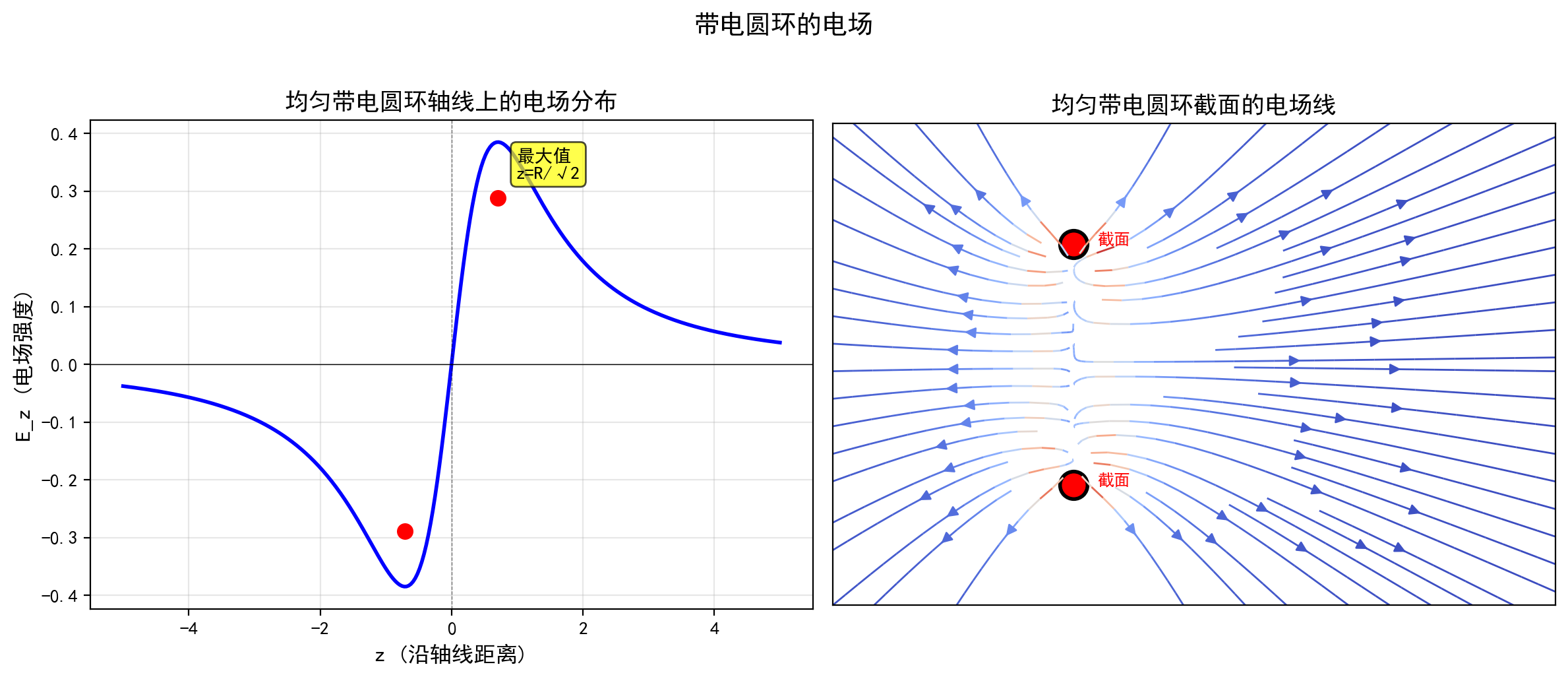

图3.2 左：轴线上电场分布；右：圆环截面的电场线

关键特征：

• 在圆心处（z=0）：E=0（对称性要求）

• 在 $z = \pm R/\sqrt{2}$ 处：电场达到最大值

• 在远场（z≫R）：$E_z \approx \frac{1}{4\pi\varepsilon_0}\frac{Q}{z^2}$​，退化为点电荷

不同电荷分布的电场衰减规律

深层洞察：电场衰减的快慢反映了电荷分布的对称性和维度。衰减越快，说明电荷分布的"有效维度"越高。

3.3 高斯定理：对称性的力量

电通量

定义通过曲面 S 的电通量（electric flux）：

物理意义：穿过曲面的电场线的净条数。

高斯定理

其中 Qenc​ 是闭合曲面 S 内包围的总电荷。

高斯定理的物理意义：

通过任意闭合曲面的电通量，仅取决于曲面内包围的电荷总量，与电荷在曲面内的具体分布无关，也与曲面外的电荷无关。

对称性视角：为什么高斯定理成立？

高斯定理的本质是三维空间中电场线的球对称扩散：

1. 点电荷的电场线均匀向四面八方辐射

2. 穿过任何包围该电荷的闭合曲面的电场线条数相同

3. 这个"条数"正比于电荷量 q

这实际上就是散度定理在电场上的应用：

​这是麦克斯韦方程组的第一个方程——它表达了电场是有源场，源就是电荷。

3.4 量子电动力学（QED）对静电力的解释

经典 vs 量子：两种截然不同的图像

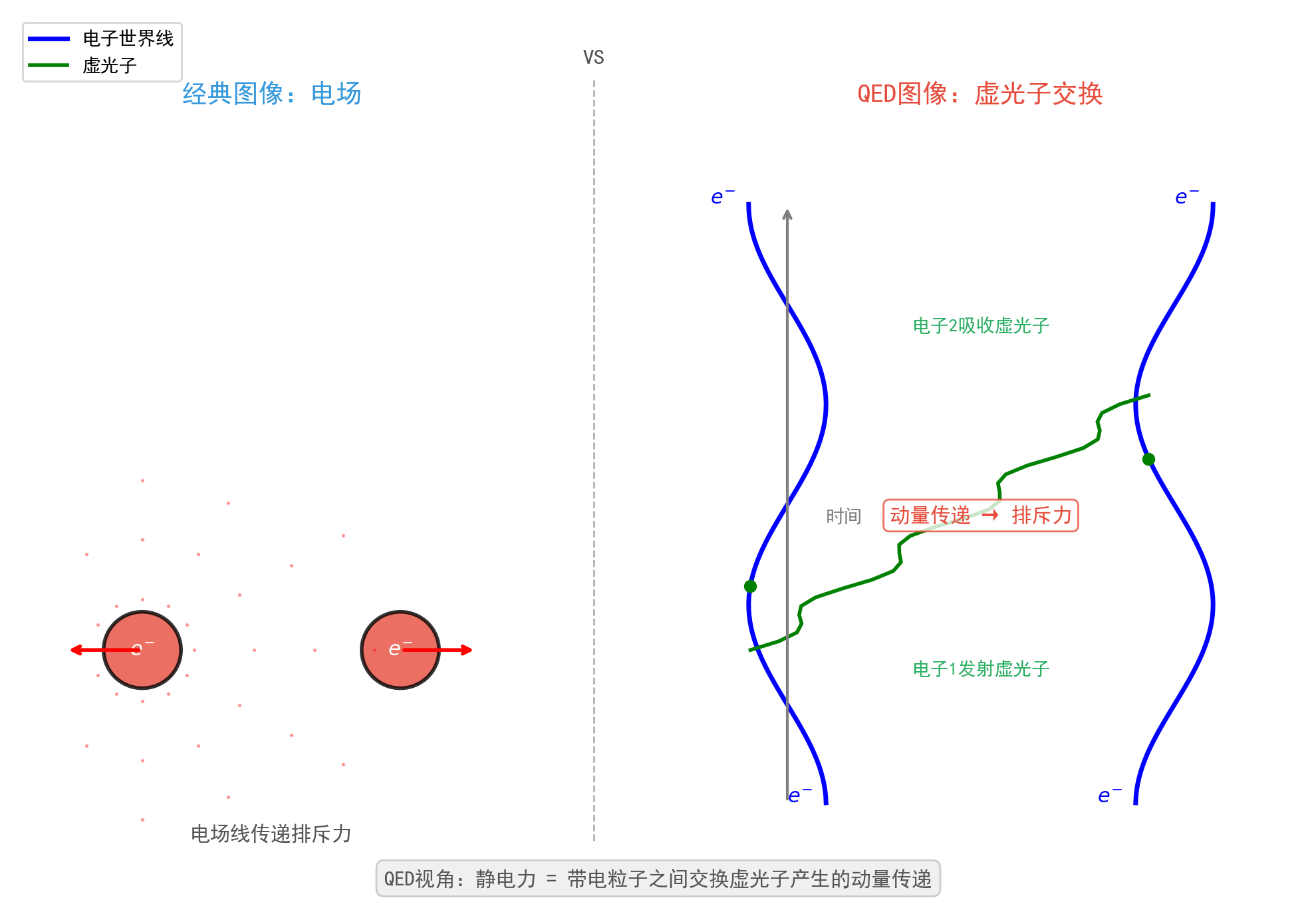

图3.4 左：经典图像——电场线传递力；右：QED图像——虚光子交换传递动量

经典图像

在经典电磁学中：

1. 电荷产生电场

2. 电场是连续的物理场

3. 电场作用于其他电荷

QED 图像

在量子电动力学中，静电力有着完全不同的微观机制：

1. 带电粒子（如电子）不断发射和吸收虚光子

2. 两个电子之间的排斥力来源于它们之间交换虚光子

3. 虚光子携带动量，交换过程导致两个电子的动量改变

4. 宏观上表现为排斥力

什么是"虚光子"？

虚光子（virtual photon）与真实光子（real photon）有本质区别：

不确定性原理的解释：根据海森堡不确定性原理 $\Delta E \Delta t \geq \hbar/2$，虚光子可以在极短时间 Δt 内"借用"能量 ΔE，只要及时"归还"。

从 QED 回到库仑定律

有趣的是，QED 在低能极限下精确还原了库仑定律：

• 单光子交换图 → 库仑势 $V(r) = \frac{q_1 q_2}{4\pi\varepsilon_0 r}$​​

• 高阶修正（多光子交换、真空极化等）→ 兰姆移位等量子效应

这说明：经典电磁学是量子电动力学的宏观近似，正如牛顿力学是相对论力学的低速近似。

对称性视角：静电场的深层结构

静电场的无旋性（∇×E=0）是静电学的核心——它保证了电场力做功与路径无关，从而可以定义电势。这一性质在下一章引入磁场后将被打破：变化的磁场会产生有旋电场（法拉第电磁感应定律）。

本章小结

1. 电场是物理实在：它携带能量和动量，是静电力的载体

2. 电场强度：E=F/q0​，描述空间中每点电场的强弱和方向

3. 电场线：直观可视化电场的工具，疏密表示强弱，切线表示方向

4. 叠加原理：多个电荷的电场为各电荷电场的矢量和

5. 高斯定理：$\oint \mathbf{E} \cdot d\mathbf{S} = Q_{\text{enc}}/\varepsilon_0$，是散度定理的应用

6. QED 解释：静电力 = 带电粒子之间交换虚光子产生的动量传递

7. 经典与量子的关系：经典电磁学是 QED 的低能极限

第4章 稳恒电流之间的作用力——静磁力

本章核心思想：磁不是独立于电的基本实体——一切磁现象的本质都是运动电荷（电流）之间的相互作用。这是电磁学统一性的第一个实质性证据。

4.1 关于磁现象的电本质的猜测

磁现象的早期认识

人类认识磁现象的历史远早于电现象：

• 公元前6世纪：古希腊人发现天然磁石（Fe₃O）能吸引铁

• 中国战国时期：司南（指南针）的发明

• 1600 年：吉尔伯特（William Gilbert）在《论磁》中系统研究磁现象，提出地球是一个大磁体

但磁的本质长期是个谜。磁极总是成对出现（南极和北极），从未发现孤立的"磁荷"（磁单极子）。

奥斯特的突破（1820 年）

1820 年 4 月，丹麦物理学家奥斯特（Hans Christian Ørsted）在一次讲座中偶然发现：

通电导线附近的磁针会发生偏转！

这是物理学史上最重要的偶然发现之一。它揭示了一个惊人的事实：

电流可以产生磁场——磁与电之间存在深刻的联系。

安培的大胆猜测

听到奥斯特的发现后，法国物理学家安培（André-Marie Ampère）在短短几周内做出了一系列革命性的猜测：

1. 磁现象的电本质：一切磁性都来源于电流（运动电荷）

2. 分子电流假说：永磁体的磁性来源于物质内部微观尺度上的环形电流

3. 电流之间存在相互作用力：就像电荷之间有库仑力一样

安培的猜测彻底颠覆了当时对磁的理解：磁不是独立的基本力，而是电的运动形态的表现。

4.2 安培是如何发现安培定律的？

实验设计

安培设计了一系列精巧实验来研究电流之间的相互作用力：

图4.1 安培实验装置（艺术再现）

关键实验：

1. 平行导线实验：

   • 两根平行直导线，通以同向电流 → 相互吸引

   • 通以反向电流 → 相互排斥

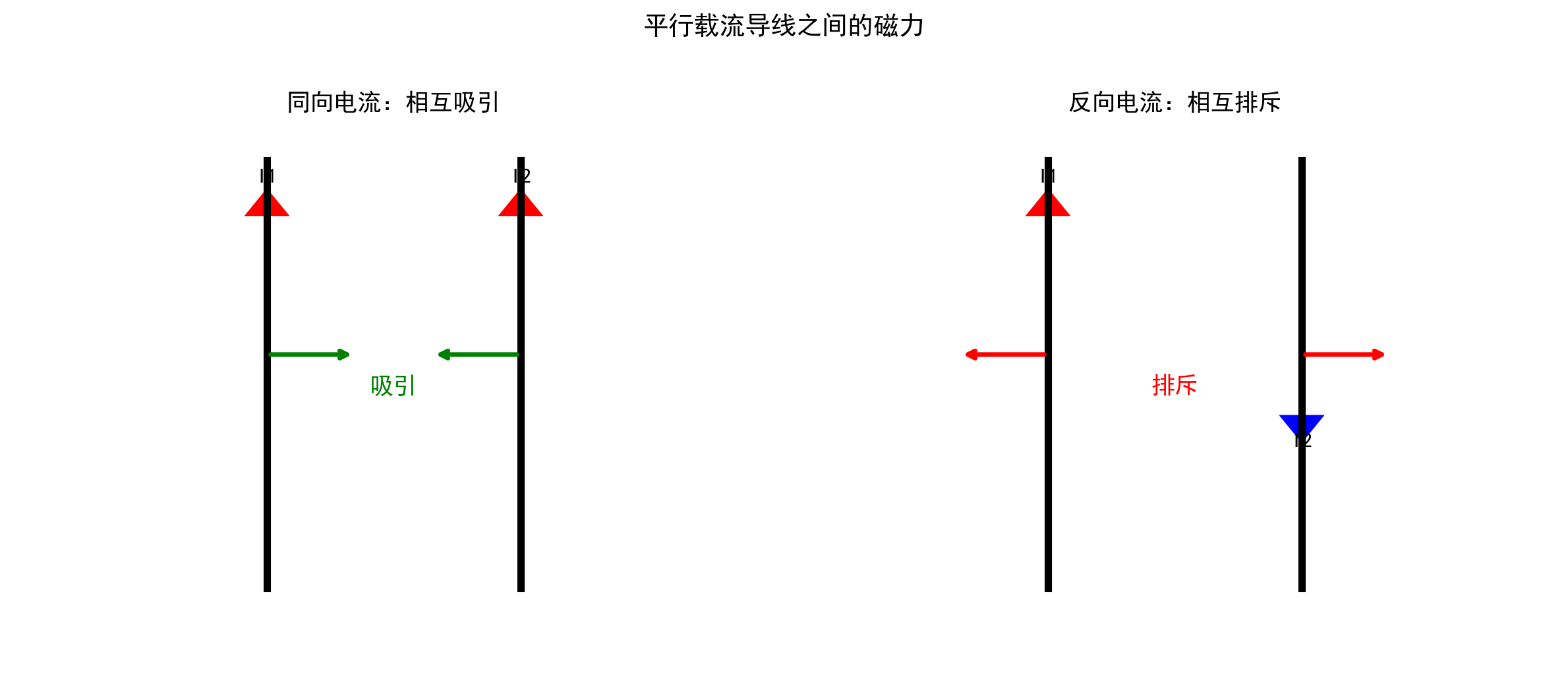

图4.2 平行载流导线之间的磁力：同向吸引，反向排斥

2. 螺旋形导线实验：证明任意形状的载流导线之间的力可以分解为电流元的贡献

3. 零力实验：设计特殊形状的导线，证明特定几何构型下合力为零

安培定律

经过大量实验，安培在 1825 年总结出了安培定律（描述两个电流元之间的力）：

其中：

• $\mu_0 = 4\pi \times 10^{-7}\ \text{T}\cdot\text{m}/\text{A}$是真空磁导率

• I1​,I2​ 是两导线中的电流

• $d\mathbf{l}_1, d\mathbf{l}_2$​ 是电流元矢量

• $\hat{\mathbf{r}}_{12}$​ 是从电流元 1 指向电流元 2 的单位矢量

安培力的大小：对于无限长平行直导线，单位长度的力为：

​​其中 d 是两导线之间的距离。

4.3 安培定律在电磁学发展史中的重要意义

意义一：磁现象的电本质得以确立

安培定律以数学形式确认了安培的猜测：磁力本质上是电流之间的力。不存在独立于电的"磁荷"。

意义二：力的定量规律

与库仑定律类似，安培定律给出了力的定量表达式：

• 力与电流的乘积成正比

• 力与距离的平方成反比（对电流元）

• 力的方向由叉积决定

意义三：为场的概念奠定基础

安培定律虽然直接描述了电流元之间的力（超距作用形式），但它蕴含了一个更深层的结构——磁场。正如库仑定律引出了电场的概念，安培定律也引出了磁场的概念。

与库仑定律的对比

关键洞察：静电力和静磁力虽然形式相似（都与距离平方成反比），但它们的方向性质完全不同——静电力是中心力（沿连线），而磁力不是中心力（方向由叉积决定）。这种差异暗示了两种力在更深层次上统一的可能性。

4.4 对称性视角：为什么磁场的散度为零？

与电场不同，磁场的散度恒为零：

这意味着：

• 不存在磁单极子（没有"磁荷"作为磁场的源）

• 磁感线永远是闭合曲线，没有起点和终点

深层原因：这与电磁场的规范结构有关。在规范场论中，电磁场张量 $F_{\mu\nu}$​ 自动满足比安基恒等式（Bianchi identity），这导致 ∇⋅B=0。

如果存在磁单极子，这一方程将变为 ∇⋅B=μ0​ρm​，电磁对称性将变得更加完美——电场和磁场将完全对称。这也是狄拉克（Paul Dirac）研究磁单极子的动机之一。

本章小结

1. 奥斯特的发现（1820）：电流产生磁场，揭示了电与磁的联系

2. 安培的猜测：一切磁现象的本质都是电流（运动电荷）

3. 安培定律：$d\mathbf{F}_{12} = \frac{\mu_0}{4\pi} \frac{I_1 I_2}{r^2} [d\mathbf{l}_2 \times (d\mathbf{l}_1 \times \hat{\mathbf{r}}_{12})]$

4. 平行导线：同向电流相互吸引，反向电流相互排斥

5. 深层意义：磁力不是基本力，而是电的运动形态的表现

6. 对称性差异：电场有源（$\nabla \cdot \mathbf{E} \neq 0$），磁场无源（$\nabla \cdot \mathbf{B} = 0$）

第5章 磁场的引入与洛伦兹力

本章核心思想：与静电场类似，磁场是磁力的"载体"。引入磁场概念后，安培定律可以从"超距作用"形式转化为"近距作用"形式——电流产生磁场，磁场作用于其他电流或运动电荷。

5.1 如何引入磁场表示安培定律？

从超距到近距：类比电场

在第3章中，我们将库仑定律从超距形式 $F = k q_1 q_2 / r^2$ 转化为近距形式：

​对安培定律做同样的转化：

​这里引入了一个新的物理量——磁感应强度（magnetic induction）B，也称为磁场。

磁场的定义

磁场 B 的定义有两种等价方式：

定义一（通过安培力）：电流元 Idl 在磁场 B 中受到的力为

定义二（通过洛伦兹力）：运动电荷 q 以速度 v 在磁场 B 中受到的力为

两种定义是等价的，因为电流本质上是运动电荷的宏观表现。

磁感应强度的单位

在国际单位制（SI）中：

• 磁感应强度 B 的单位是特斯拉（Tesla, T）

• $1\ \text{T} = 1\ \text{N}/(\text{A}\cdot\text{m}) = 1\ \text{V}\cdot\text{s}/\text{m}^2$

常见磁场强度：

5.2 毕奥-萨伐尔定律

定律表述

毕奥（Jean-Baptiste Biot）和萨伐尔（Félix Savart）在 1820 年通过实验发现，电流元 Idl 在空间某点产生的磁感应强度为：

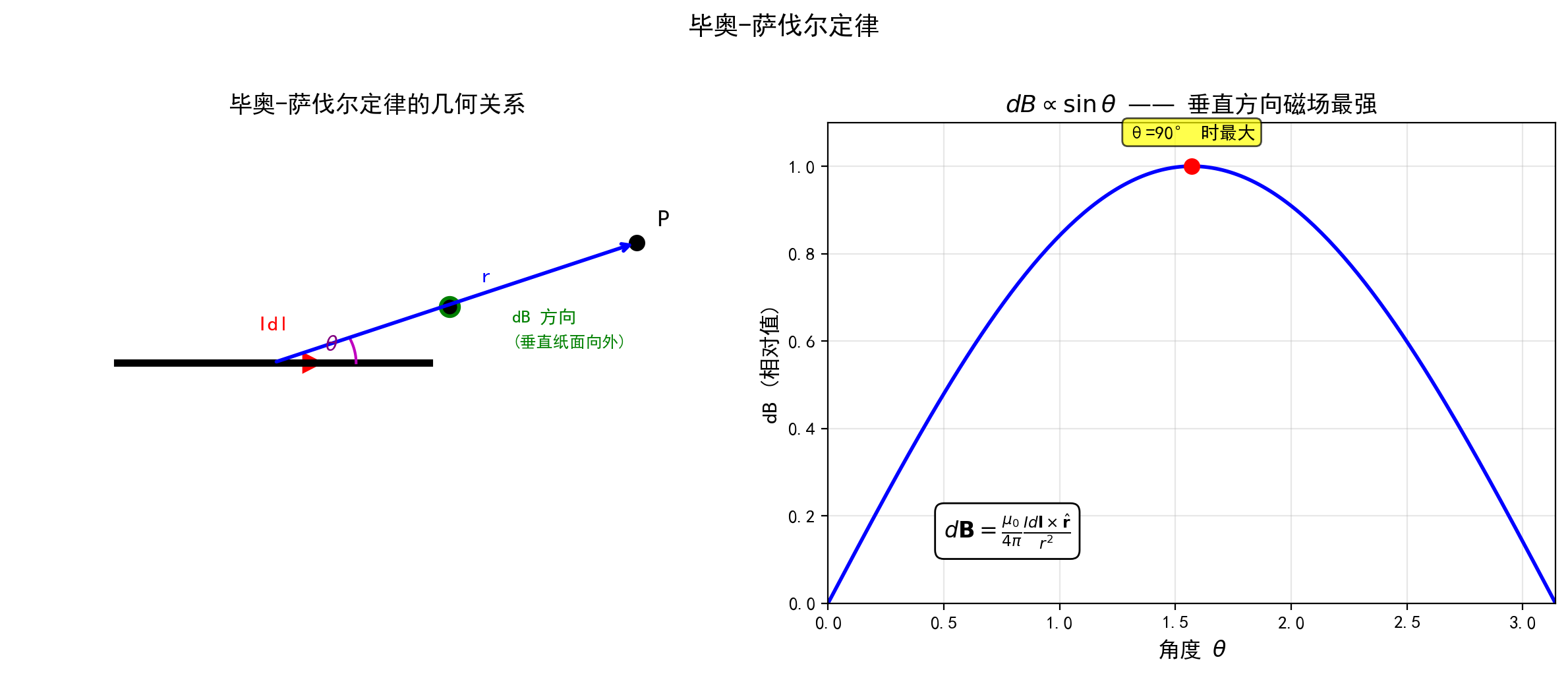

图5.1 左：毕奥-萨伐尔定律的几何关系；右：磁场强度随角度的变化

物理含义

• 磁场的大小与电流 I 成正比

• 磁场的大小与距离的平方成反比

• 磁场的方向由叉积 $d\mathbf{l} \times \hat{\mathbf{r}}$ 决定——垂直于电流元和位矢构成的平面

• 磁场的大小还与角度有关：$dB \propto \sin\theta$，当 θ=90°（电流元垂直于位矢）时磁场最强

与库仑定律的对比

深层洞察：电场的源是标量（电荷），磁场的源是矢量（电流元）。这是两者方向性质不同的根本原因。

应用实例

1. 无限长直导线：

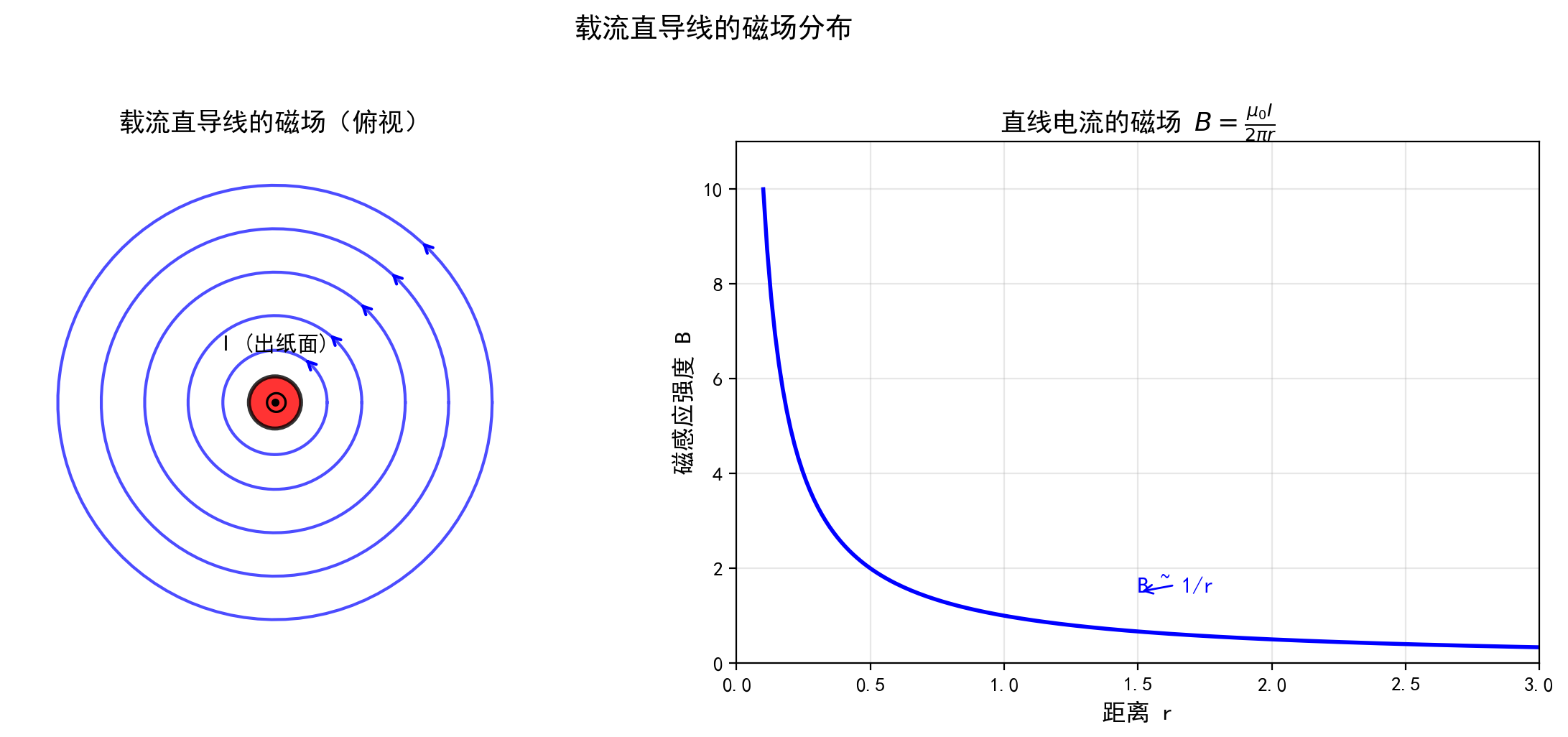

图5.2 载流直导线的磁场：同心圆分布，B∝1/r

2. 环形电流轴线上的磁场：

​在圆心处（z=0）：$B = \frac{\mu_0 I}{2R}$​

5.3 磁感应强度的叠加原理

与电场类似，磁场也满足叠加原理：多个电流在空间某点产生的总磁场为各电流产生磁场的矢量和。

​对于体电流分布（电流密度 J）：

安培环路定理

与高斯定理对应，磁场有一个重要的积分定理——安培环路定理：

其中 Ienc​ 是闭合环路 C 所包围的电流。

微分形式：

这是麦克斯韦方程组的第四个方程——它表达了磁场是有旋场，旋度的源是电流。

5.4 洛伦兹力

洛伦兹力公式

磁场对运动电荷的作用力由洛伦兹力公式给出：

关键性质：

1. 力的大小：F=∣q∣vBsinθ，其中 θ 是 v 与 B 的夹角

2. 力的方向：由右手定则确定（正电荷），垂直于 v 和 B 构成的平面

3. 洛伦兹力不做功：因为 F⊥v，所以 F⋅v=0

带电粒子在均匀磁场中的运动

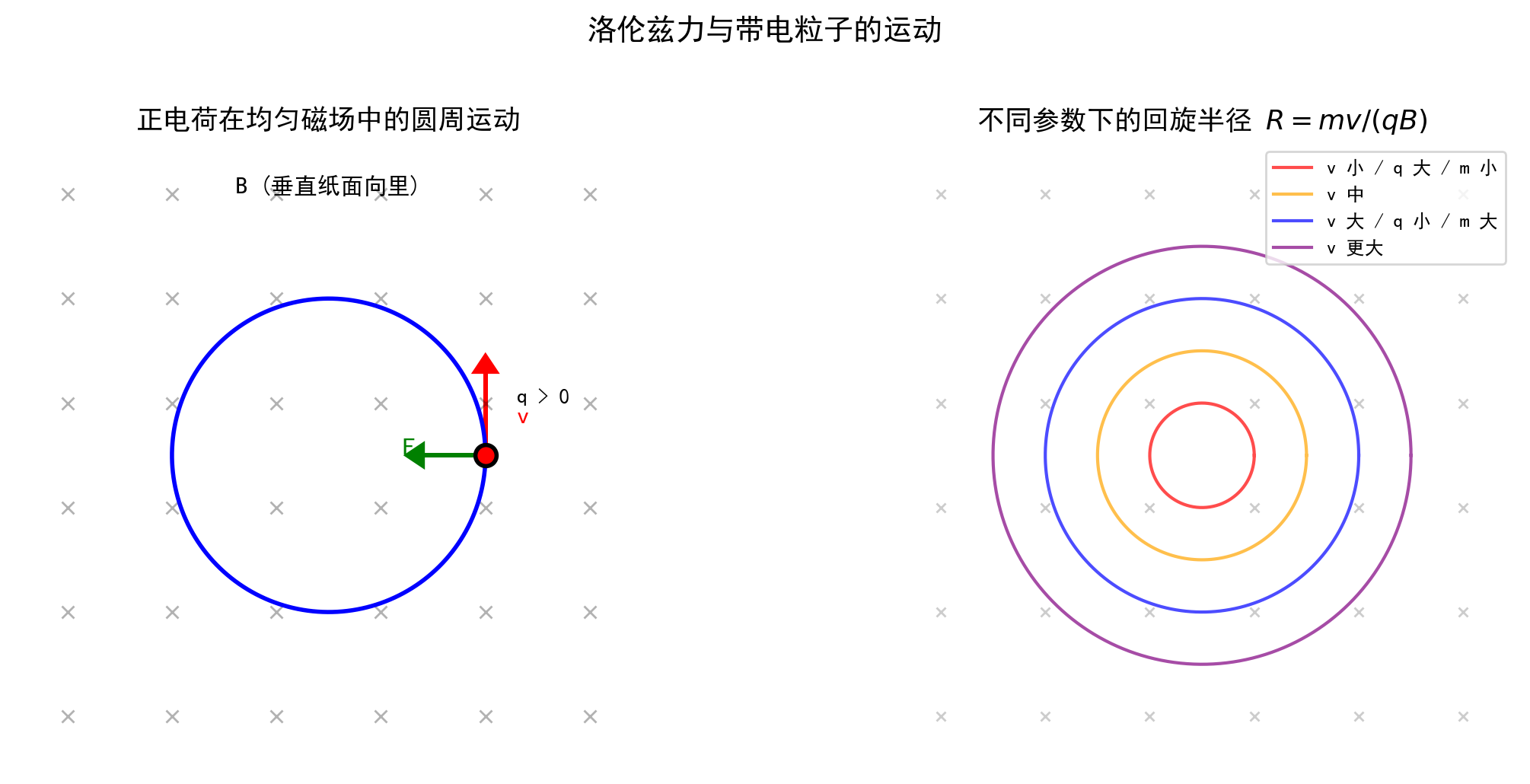

图5.4 左：正电荷在均匀磁场中的圆周运动；右：不同参数下的回旋半径

情况一：速度垂直于磁场（v⊥B）

粒子做匀速圆周运动：

• 回旋半径：$R = \frac{mv}{|q|B}$​

• 回旋周期：$T = \frac{2\pi m}{|q|B}$（与速度无关！）

• 回旋频率（cyclotron frequency）：$\omega_c = \frac{|q|B}{m}$​

情况二：速度与磁场成任意角度

将速度分解为平行和垂直分量：

• 平行分量 v∥​：不受力，匀速直线运动

• 垂直分量 v⊥​：做圆周运动

合成运动为螺旋线（helix）。

完整洛伦兹力

当电场和磁场同时存在时，带电粒子受到的总力为：

这是电磁学中最基本的力公式，涵盖了所有经典电磁相互作用。

5.5 磁场对载流线圈的作用

磁力矩

载流线圈在均匀磁场中受到的净力为零，但受到磁力矩：

其中 m=NIS 是线圈的磁矩（magnetic moment），N 为匝数，I 为电流，S 为线圈的面积矢量（方向由右手定则确定）。

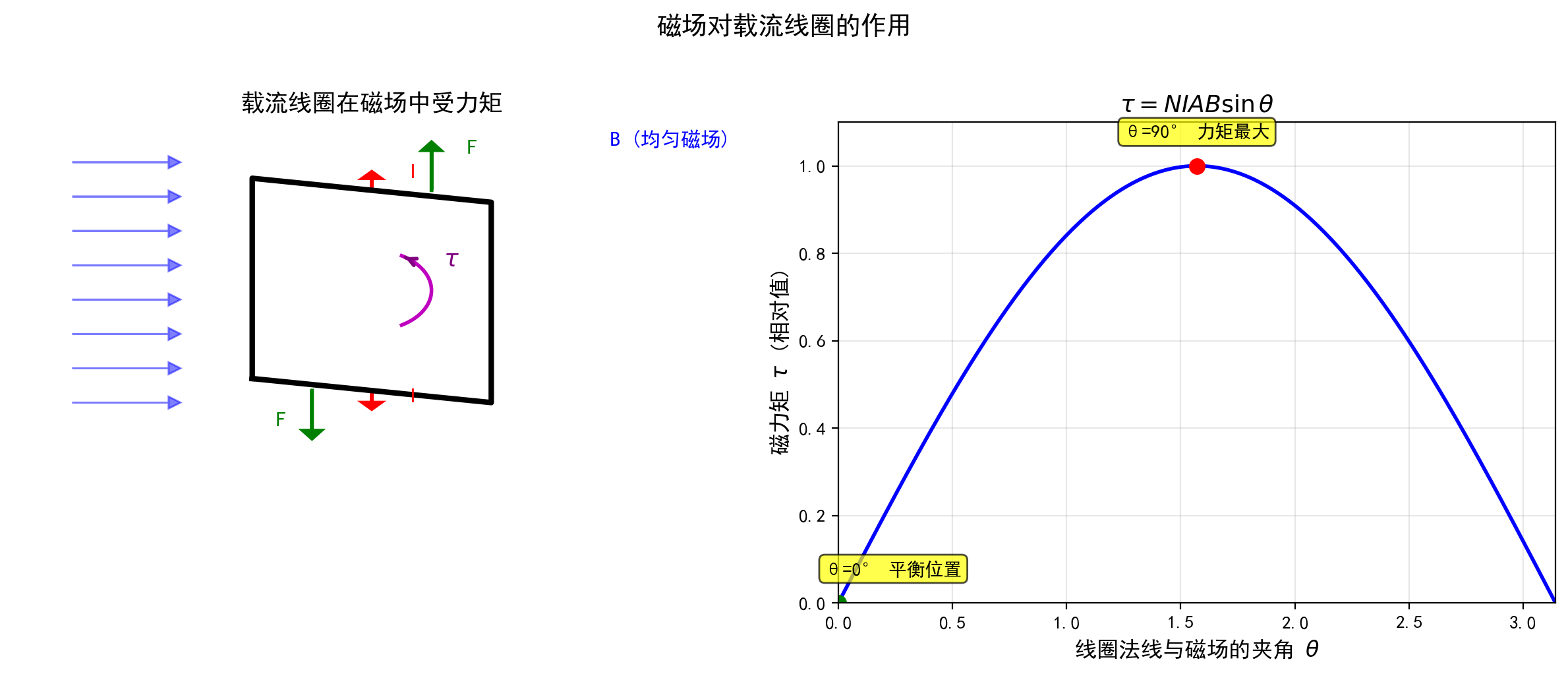

图5.5 左：载流线圈在磁场中受力矩；右：磁力矩随角度的变化

力矩大小：τ=NIABsinθ

• θ=0°：力矩为零（稳定平衡位置）

• θ=90°：力矩最大

• θ=180°：力矩为零（不稳定平衡位置）

应用：电动机

磁力矩是电动机的基本原理：

1. 通电线圈在磁场中受到力矩

2. 力矩使线圈转动

3. 通过换向器定期改变电流方向，使转动持续

对称性视角：电场与磁场的对称与不对称

关键洞察：电场和磁场在形式上并不完全对称——电场有源，磁场无源。这种不对称性暗示了：

1. 电场和磁场可能是某个更基本实体的不同侧面

2. 当引入时间变化时（下一章），对称性将更加完整

本章小结

1. 磁场 B：磁力的载体，定义方式 dF=Idl×B 或 F=qv×B

2. 毕奥-萨伐尔定律：$d\mathbf{B} = \frac{\mu_0}{4\pi} \frac{I d\mathbf{l} \times \hat{\mathbf{r}}}{r^2}$​，电流元产生磁场

3. 安培环路定理：$\oint \mathbf{B} \cdot d\mathbf{l} = \mu_0 I_{\text{enc}}$，磁场是有旋场

4. 洛伦兹力：$\mathbf{F} = q(\mathbf{E} + \mathbf{v} \times \mathbf{B})$，不做功

5. 磁矩与磁力矩：τ=m×B，电动机原理

6. 电与磁的不对称性：电场有源无旋（静电），磁场无源有旋
